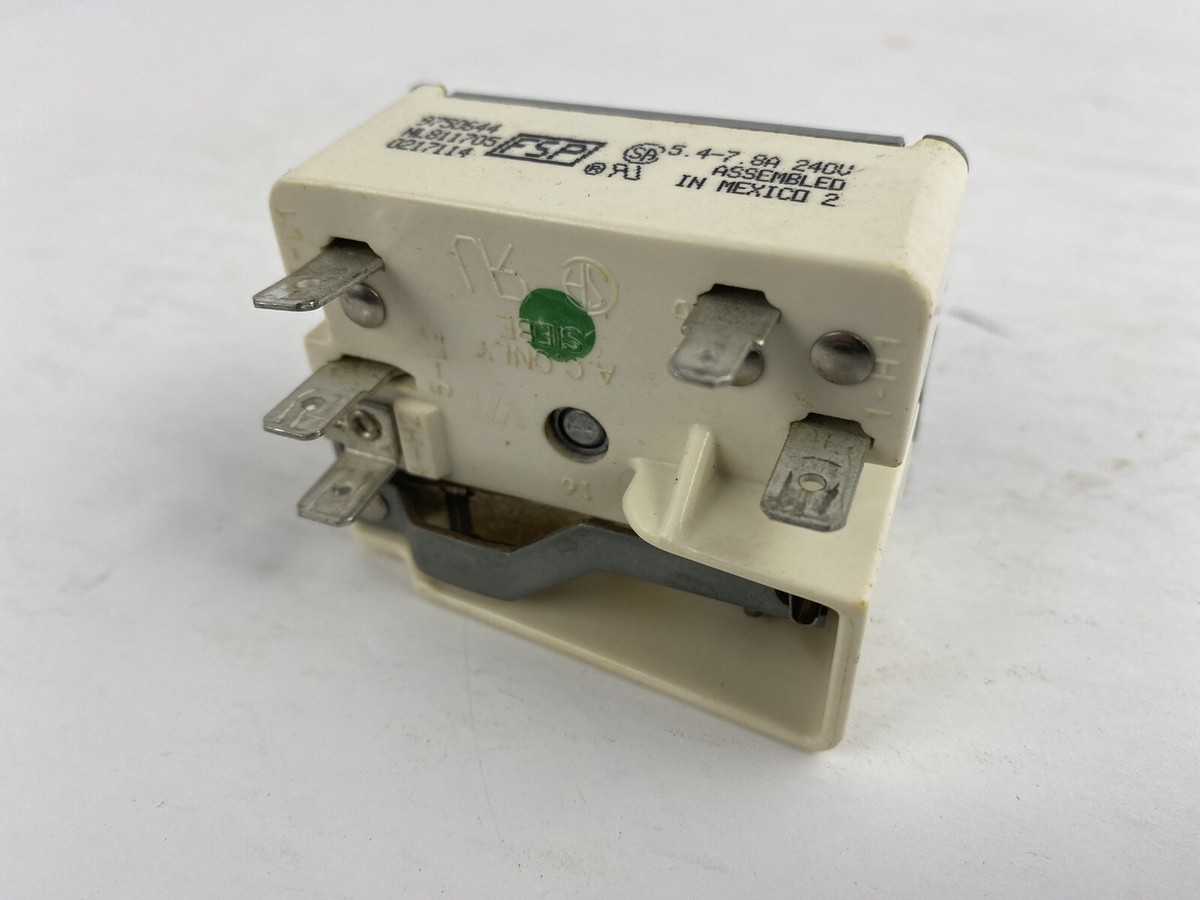

9750644 – Interrupteur « infinite switch » pour cuisinières Whirlpool.

Description

Introduction

La pièce référencée 9750644 est un interrupteur « infinite switch » / commutateur d’élément de surface (surface element switch) d’origine constructeur pour cuisinières/plates-de-cuisson des marques Whirlpool et ses filiales (Jenn-Air, Maytag, Kenmore, etc.). Elle sert à réguler la puissance (et donc la chaleur) d’une zone de cuisson électrique (élément de surface) sur la table de cuisson.
Elle est classée pour 1700 W, 5.4-7.8 A, 240 V selon les spécifications.

🔄 Substitution de la pièce

• Numéro constructeur : 9750644.

• Remplacements / anciens numéros équivalents : 747771, AH402650, AP3008126, EA402650, EAP402650, KS811705, PS402650.

• Marques compatibles : Whirlpool + Roper, Admiral, Maytag, Hardwick, Jenn-Air, Estate, Magic Chef, Crosley, Inglis, Norge, Modern Maid, Amana, Kenmore, Kitchen-Aid, Caloric, IKEA.

• Note : Cette pièce est marquée “no longer available” / plus fabriquée selon certains fournisseurs.

🔧 Symptômes d’un composant défectueux

Voici quelques signes qui peuvent indiquer qu’il faut remplacer cet interrupteur d’élément de surface :

• L’élément de surface ne chauffe pas du tout, bien que l’alimentation soit présente.

• L’élément chauffe faiblement, ou ne répond pas correctement aux réglages de température.

• Le commutateur est visiblement endommagé, brûlé, ou ne tourne plus librement.

• Le réglage de la table de cuisson « saute », ou le bouton de commande ne semble plus avoir d’impact.

• Lors du diagnostic : vérifier que la table de cuisson n’est pas en cause, et que la continuité électrique du commutateur est correcte.
