WP8183196 – Carte de contrôle du moteur (Motor Control Board) pour laveuse à chargement frontal Whirpool

Description

🧩 Description de la pièce

• Nom : Carte de contrôle du moteur (Motor Control Board) pour laveuse à chargement frontal.

• Référence : WP8183196 (également mentionnée comme 8183196, 8183196R).

• Fonction : Cette carte électronique régule les fonctions du moteur : démarrage, essorage, inversion de direction, vitesse, etc. Si elle est défectueuse, la laveuse peut ne plus essorer, tourner irrégulièrement ou afficher des codes d’erreur.

• Marque : Whirlpool (OEM pour certains modèles de laveuses Whirlpool, Maytag, Kenmore)

🔄 Substitutions / compatibilités

• Cette pièce remplace ou est équivalente aux numéros : 8183196R, PS11745069, 461970229161/162/163.

• Compatible avec plusieurs modèles à chargement vertical comme : WFW9200SQ00, WFW9400SZ04, WFW9500TW02, WFW9750WL00, etc.

🧠 Fonctions & rôle

• Elle assure le contrôle moteur : sans elle le moteur peut ne pas tourner, ou tourner de façon erratique.

• Symptômes typiques d’une carte défectueuse incluent :

  • Le tambour ne tourne pas ou ne termine pas l’essorage.

  • Codes d’erreur tels que F11, F28, F71.

  • La machine ne démarre pas certains cycles ou se bloque.

• Remplacer cette carte permet souvent de rétablir le fonctionnement du moteur sans avoir à changer le moteur lui-même.

🛠️ Installation & recommandations

• Débranchez la machine avant toute intervention pour éviter tout risque électrique.

• Accéder à la carte de contrôle : selon le modèle, elle se trouve derrière le panneau arrière ou sous la machine (pour front-load).

• Retirer l’ancienne carte : débrancher les connecteurs électriques, enlever les vis/fixations, noter le positionnement des fils.

• Installer la nouvelle carte WP8183196 : la fixer, reconnecter tous les câbles aux même positions.

• Après installation, lancer un cycle test pour vérifier que le moteur tourne correctement, sans bruit, et que l’essorage fonctionne.

• Si les symptômes persistent, vérifier aussi le moteur, les roulements, la courroie ou la transmission — car la carte peut être « victime » d’un autre défaut.

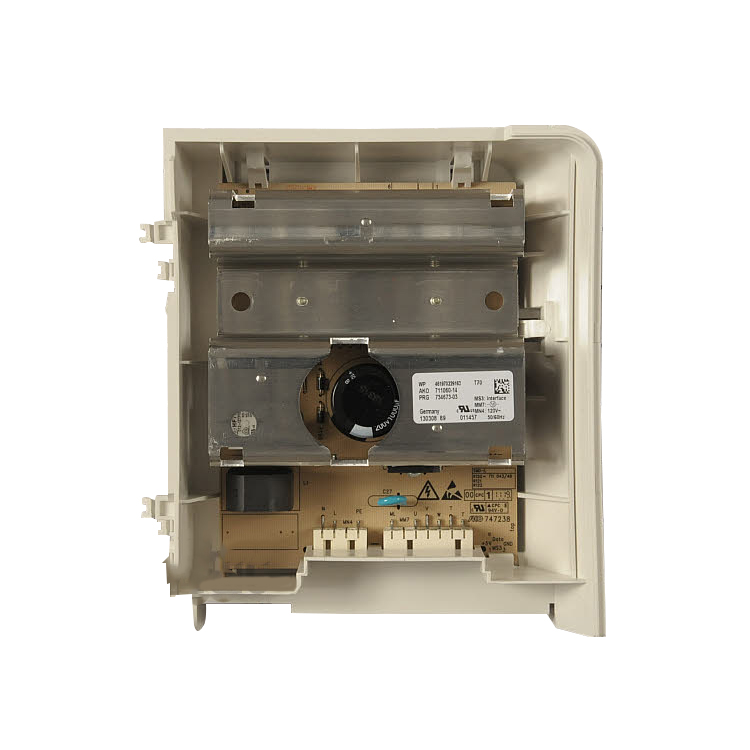

📸 Images de la pièce
