Description
Introduction

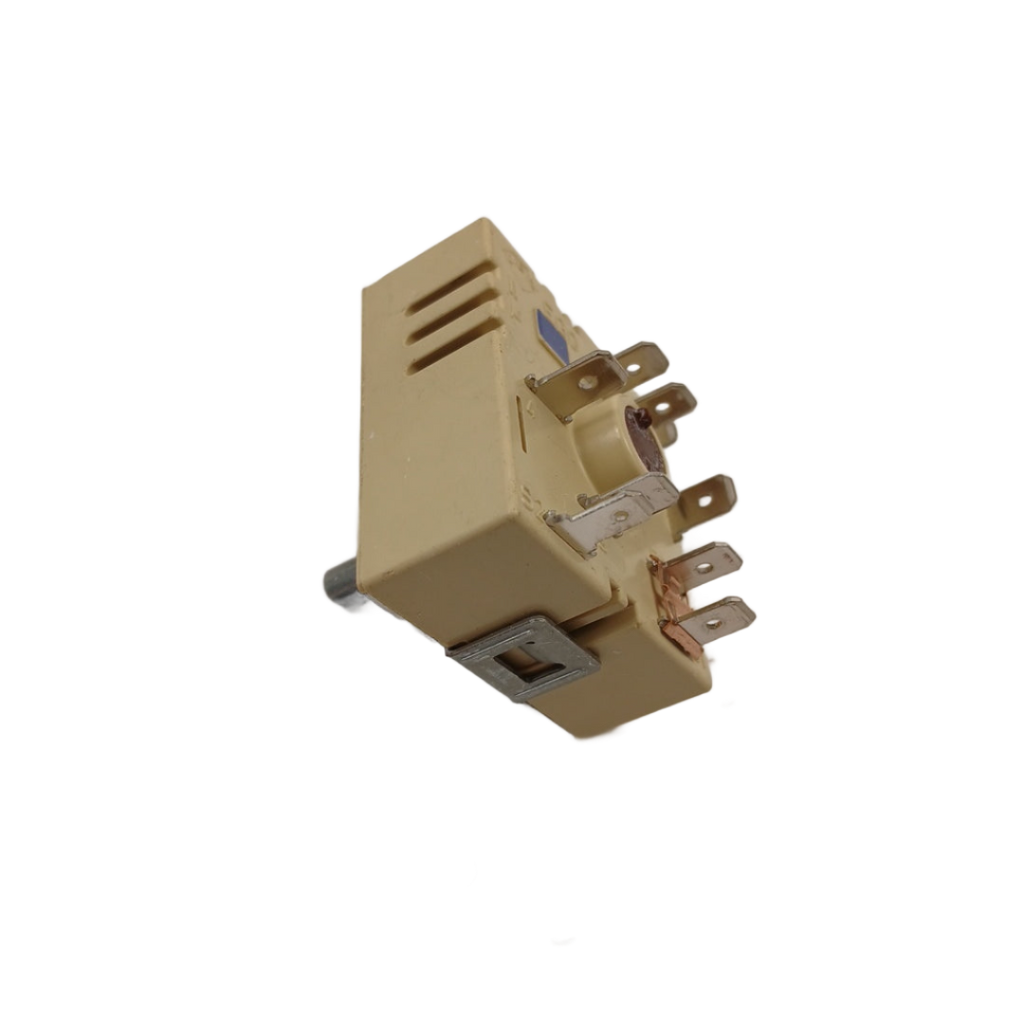

La pièce référencée WS01F01598 est un interrupteur (“infinite switch” / commutateur de surface) pour élément de cuisson d’origine constructeur pour cuisinières et tables de cuisson des marques GE, Westinghouse, Monogram, Café, Moffat, Profile, et d’autres modèles associés.
Il est conçu pour un brûleur de surface 240 V / 13 A, souvent utilisé dans les zones “dual element” (élément combiné ou grand élément) de la cuisinière.
🔄 Substitution de la pièce
-
Référence constructeur : WS01F01598 (OEM GE).
-
Références équivalentes / remplacements connus :
-
1473855, AH10056192, AH2339825
-
AP4363783, EA10056192, EA2339825
-
WB23M111, WB27T10384
-
-
Marques compatibles : GE, Westinghouse, Monogram, Café, Moffat, Profile, Sears, McClary, Hotpoint, Kenmore.
🔧 Symptômes d’un commutateur défectueux
Voici quelques signes que cet interrupteur doit être remplacé :
-
Le brûleur de surface ne chauffe pas du tout, ou reste froid même si la commande est activée.
-
Le bouton de commande « tourne » mais ne change pas le niveau de chauffe.
-
Le grand élément “dual zone” ne passe pas aux réglages ou ne répond pas.
-
Le commutateur présente des signes d’usure ou de surchauffe (bornes brûlées, bouton collé, etc.).
🛠️ Installation
Courte procédure d’installation :
-
Coupez l’alimentation électrique de la cuisinière/table de cuisson avant toute intervention.
-
Retirez la surface de cuisson ou le panneau d’accès pour atteindre l’interrupteur WS01F01598.
-
Notez ou photographiez la disposition des fils/fils connectés à l’ancien interrupteur.
-
Débranchez l’ancien interrupteur et retirez-le.
-
Installez le nouveau WS01F01598 en position identique, rebranchez tous les fils aux bornes correspondantes.
-
Replacez tous les panneaux, remettez l’alimentation et testez : le brûleur doit maintenant répondre aux réglages.
-
Recommandation de sécurité : Portez des gants isolants, assurez-vous que l’appareil est hors tension, et que les fils ne sont pas en contact avec des surfaces chaudes.
